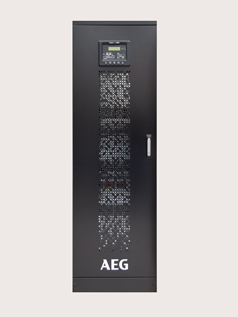

Protect Plus S500

Opciók:

• Távvezérelt vészlekapcsolás (EPO)
• Külső kézi bypass
• Diesel-üzemmód (opció a 30 – 50 kVA tartományban, alapkivitel a 60 – 200 kVA tartományban)
• Párhuzamosító készlet a kapacitás, illetve redundancia növelése céljából (max. 6 egység)
• Terhelésszinkronozott (load-sync) vezérlés kettős betáplálású redundáns rendszerekhez
• Bemeneti leválasztó transzformátor (beépítve a 100 kVA-ig terjedő típusok esetén)
• Beépített akkumulátort alkalmazó megoldások (80 kVA-ig)
• Külső akkumulátorszekrények
• Külső kézi bypass szekrény (falra szerelhető)
• Akkumulátor kapcsolószekrény
• Akkumulátor hőmérséklet-érzékelő szonda
• Felső kábelbevezetés
• Visszatáplálás elleni védelem (mágneskapcsoló segítségével 50 kVA-ig, belső kioldótekercs segítségével a 60 – 200 kVA tartományban)

Felhasználói interfész és tartozékok:

• Felhasználóbarát interfész
• Felügyeleti, irányítási és leállítási szoftver
• Homlokoldali hozzáférés minden karbantartási művelet esetén
• 10″-os színes érintőképernyő (200 kVA típusok esetén)

Kommunikációs opciók:

• RS232 soros port (alapjellemző)
• USB port (alapjellemző)
• Web/SNMP
• ModBus
• Relék
• Távvezérlő panel

ISMERTETÉS

Hatásfok

A Protect Plus S500 berendezés online kettős konverziójú üzemmódban alkalmas a legmagasabb – akár 95,5% – AC/AC hatásfok elérésére (VFI SS 111). Lapos hatásfokgörbéje 35%-os terheléstől kezdődően maximális energiamegtakarítást biztosít a bármely részterhelés esetén. Ezenkívül stabil hálózati áramellátási és terhelési feltételek mellett az UPS alkalmas arra is, hogy ECO üzemmódban akár 99% hatásfokot elérjen.

Akkumulátorkezelés

Az akkumulátorok olyan elektrokémiai eszközök, amelyek töltésüket kémiai úton tárolják, ennélfogva teljesítőképességük idővel csökken. A Protect Plus S500 sorozat akkumulátor-öregedésgátló vezérlést (BAAC) biztosít, amely kielégíti a csatlakoztatott akkumulátor gyártójának követelményeit. UI jelleggörbét követve az egyenirányító a használatos akkumulátor típusának megfelelő, állandó árammal tölt, a túltöltésből eredő károsodások elkerülése érdekében. A csepptöltési szinten kívül gyorstöltés is beállítható, amely optimalizálja a töltési időt, amennyiben rövid időn belül egymást követő hálózatkimaradások eshetősége áll fenn. A BAAC funkció csökkenti az áram maradék hullámosságát is (amely az akkumulátorok idő előtti meghibásodásának egyik okát képezi), ugyanakkor védi az akkumulátort a mély-kisülésből eredő károsodással szemben is. Automatikus akkumulátor hőmérséklet-kompenzációs töltőfeszültség is aktiválható az akkumulátor élettartamának megóvása céljából.

Dinamikus töltés üzemmód

A 60 kVA teljesítményű típusoktól kezdődően a Protect Plus S500 úgynevezett DCM (dinamikus töltés üzemmód) funkciót is kínál: nagyon hosszú akkumulátoros áthidalási idő esetén az UPS alkalmas arra, hogy elérje a kívánt névleges töltési időt azáltal, hogy a töltőáramot egészen 100 A töltőáramig növeli. Ennek elérését egy olyan, intelligens töltési funkció biztosítja, amely akkor is képes működni, amikor a terhelés kisebb teljesítményt vesz fel, mint az inverter maximális kimenőteljesítménye. A beépített periodikus akkumulátorteszt funkció teszteli és felügyeli az akkumulátor állapotát, valamint magas szintű figyelmeztetést szolgáltat a megelőző karbantartás alkalmazásának irányítása céljából.

Párhuzamos vezérlési rendszer a csatlakoztatott UPS egyszerű továbbfejlesztése érdekében

A Protect Plus S500 UPS megoldás párhuzamos opciókat nyújt mind redundancia, mind kapacitásnövelő üzemmódok tekintetében, ezáltal lehetővé teszi a rendszer fokozott megbízhatóságának és megnövelt kapacitásának biztosítását. Az ezen egységekhez kapcsolódó, párhuzamos vezérlőkör teljesen digitális, és mindhárom kimeneti fázisban mind a hatásos, mind a meddő teljesítményt befolyásolja, ami pontos terhelőáram-megosztást tesz lehetővé az UPS egységek között, még tranziens állapotban is. Maximum 6 db (azonos teljesítményű) UPS egység köthető párhuzamosan.

Jellemzőkben gazdag (Feature Rich) intelligencia

A párhuzamos vezérlés el van osztva az összes egység között, és a kommunikáció CAN buszos csatlakozóhurok alkalmazásával valósul meg. Ennek az a hatása, hogy egy olyan, kiemelkedően megbízható rendszer jön létre, amely nem tartalmaz „szóló meghibásodási pont”-ot. A rendszer csatlakozásainak intelligens kialakítása egyszerű telepítést és jövőbeni helyszíni továbbfejleszthetőséget tesz lehetővé. Párhuzamos konfiguráció esetén az UPS-ek hozzáadása, illetve eltávolítása a terhelés megzavarása, illetve a bypass-ra való átkapcsolás szükségessége nélkül történhet, az „üzem közben is cserélhető” csatlakozási kialakításnak köszönhetően.

Az intelligens párhuzamos (Smart Parallel) funkció alkalmas arra, hogy automatikusan átkapcsoljon az UPS-re, ha a csatlakoztatott össz-terhelés kielégíthető a fennmaradó üzemelő UPS-ek segítségével. Ez a funkció „terhelésen alapuló lekapcsolás”-ként ismert és maximálissá teszi a teljes rendszer összhatásfokát azáltal, hogy optimális szinten tartja az egyes UPS-ek terhelését.

Az AEG PS Protect Plus S500 típusú UPS berendezés telepíthető fal mellé, illetve más szekrények mellé is, mivel a hűtőlevegőt a berendezés tetején lévő ventilátorok távolítják el. Ez a kialakítás a felhasználó számára jelentős megtakarítást nyújt a szükséges padlóterület tekintetében, és a Protect Plus S500 típusú UPS berendezést ideális megoldássá teszi ott, ahol a helytakarékosság elsődleges szempont. A modern, kompakt kialakítás ellenére minden kritikus komponens a berendezés homlokoldala felől férhető hozzá, ami kedvezőbb hozzáférhetőséget biztosít a rendszeres karbantartás elvégzéséhez és csökkenti a javítási átlagidő (MTTR) értékét.


1. Kettős bemeneti csatlakozás (alapjellemző a 60 kVA feletti tartományban, opció a 30 – 50 kVA tartományban)
2. IGBT-s egyenirányító
3. Akkumulátorhálózat (3 pólus: + / N / -)
4. Külső akkumulátor körök (beépítve opcióként a 30 – 80 kVA teljesítményű egységek esetén)
5. IGBT-s inverter
6. Statikus bypass
7. Kézi bypass
8. Statikus kapcsolók inverteres és bypass üzemhez
